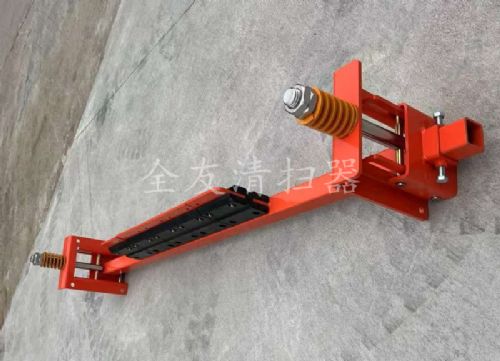

马丁SC‑16碳化钨合金清扫器安装与技术分析
一、产品概述与核心技术特点
SC‑16是马丁工程二级（二道）清扫器，配套一级清扫器（QC‑1）使用，专门清除一级清扫后残留细粉料、黏结物料，适配矿山、电厂、砂石厂、水泥厂重载高速皮带机。
1.核心结构技术
1）刀片单元：采用分段式碳化钨合金刀头（单片150mm），刀头圆角处理，搭配独立橡胶缓冲底座；依靠橡胶垫实现弹性退让，遇到皮带扣、接头时刀片自适应偏转，避免割伤皮带及机械接头；即便皮带轻微凹凸、局部磨损，单片刀片独立贴合，清扫均匀。
2）恒定压力设计（CARP径向压力原理）：整套清扫横杆配合两侧扭力弹簧支架，运行全程保持恒定接触压力，不会随着刀片磨损压力急剧下降，在刀片整个服役周期清扫效果稳定；可兼容可逆式皮带设备 。
3）紧凑模块化结构：整机厚度小，可安装在机头狭小空间；无死角结构，减少粉料堆积结块；更换刀片仅拆除固定销即可抽出刀片，后期维护简便；大适配带宽2400mm，皮带高运行速度5.1m/s，适用‑34℃～149℃工况。
4）支架配套：原厂A/B/C/D型支架，采用条形调节孔，上下、水平位置可调；支架必须焊接或螺栓固定在输送机刚性主梁，漏斗侧板刚度不足时增加加强筋，杜绝支架晃动。
2.适用范围
推荐组合：QC‑16一级清扫器+SC‑16二级清扫，整体返料清除率可达98%；
适用物料：湿黏煤粉、黏土、高磨损性矸石、水泥熟料；
禁忌：大块矸石直接撞击刀片区域必须增设挡料板，否则合金刀片容易崩口。
二、原厂标准安装要求（马丁CEMA规范）
（一）前期安装前提条件
安全要求：安装、调试严格执行LOTO断电上锁挂牌制度，皮带运转期间严禁靠近清扫器；焊接时做好防火保护，避免高温烧坏输送带。
基础检查：皮带接头平整，鼓包、破损、翘起先修复；清理滚筒周边积料；安装区域无落料冲刷刀片背面，物料不能击打刀片后沿。
中心对中：清扫器横杆中心线与皮带中心线重合，左右偏差≤5mm；清扫主轴和头部滚筒轴线平行，平行度误差≤2mm/m，防止刀片偏磨。
（二）安装位置（关键）
安装位置：SC‑16二级清扫器尽量布置在皮带离开头部滚筒切点后50mm以内，这个位置皮带张力大，皮带不会受压下陷，清扫效果优；条件受限远不超过滚筒出口后300mm；严禁装在悬空松弛的回程皮带段，否则刀片压弯皮带，清扫失效 。
刀片接触角度：刀片刀刃与皮带接触面呈90°垂直接触（原厂核心要求）；刀片切入皮带的攻角控制17‑18°，允许区间15‑21°；角度偏大磨损皮带、刀片损耗加快；角度偏小清料不干净 。
落料布置：清扫下来的物料落回机头落料流；位置靠后时必须配套接料斗，避免落料掉到回程皮带下方托辊处。
（三）张紧调节（SC‑16容易出错环节）
两侧扭力弹簧支架必须同步调节，左右预紧量完全一致。
原厂标准调节方法：空载状态下把刀片刚刚贴合皮带即可，禁止强行压紧；用手沿着皮带运行方向推动镀镀诙取�5°，松开后刀片快速回弹并保持轻微负攻角即为合格；摆动过大代表压紧力超标，极易损伤皮带和合金刀片 。
调试分两步：
①空载运行1‑2h后停机复检弹簧预紧量；刀片轻微磨损后二次微调；
②带载连续运行24h再复查，刀片只轻微蹭到皮带表面即可，合金清扫器不靠硬挤压除料，依靠刀刃剥离黏附物料。
误区：很多现场为了清扫干净刻意加大弹簧预紧力，造成碳化钨刀片割坏皮带接头、皮带表层起毛，大幅缩短皮带使用寿命。
（四）整机安装验收要点
横杆全程水平，所有刀片全线均匀接触皮带，不能出现局部悬空；
全部螺栓加装防松垫圈，紧固到位；清扫器外侧安装防护挡板，防止人员触碰；
空载运行：刀片无高频抖动、无尖锐摩擦异响；轴承温升正常；
负载运行：皮带上无残留细粉料，刀片无过热、崩刃现象即为合格。
三、后期运行维护技术要点
巡检周期：普通工况每周1次；高粉尘矿山每3‑4天巡检一次；
刀片磨损：碳化钨刀片剩余厚度≤2mm时必须更换；刀片出现崩口、卷边及时更换；
清理弹簧底座、橡胶缓冲垫堆积粉料，粉料卡滞会造成弹性失效；
定期紧固支架螺栓；清扫器转轴轴承定期加注润滑脂。
备件要求：刀片、扭力弹簧优先选用马丁原厂配件；非国标配件橡胶硬度不匹配，会改变压紧特性，清扫效果大打折扣。
特殊工况调整：冬季结冰工况适当降低预紧力，防止冰块拉伤皮带；皮带频繁反转工况选用专用可反转刀片组件。
禁止事项：禁止切割刀片、私自加长弹簧、垫高支架；不得拆除防护罩；禁止把SC‑16当作一级清扫器装在头部滚筒2点钟落料区域。
四、故障原因技术分析
1.清扫不干净
主要原因：安装位置离滚筒切点太远，皮带松弛下陷；两侧弹簧松紧不一致；刀片和皮带存在间隙；安装角度小于15°。
解决办法：前移清扫器位置；重新同步调整两侧弹簧。
2.刀片磨损过快、崩刃
原因：压紧力过大；物料持续击打刀片背部；大块矸石冲击；支架刚性不足运行抖动。
对策：减小弹簧预紧；增加前置挡料板；给漏斗侧板增加加强筋。
3.皮带接头被刀片划伤
原因：刀片预紧力超标；橡胶缓冲垫失效；刀片角度超过21°；刀片不在同一水平面。
对策：降低压力，更换老化橡胶垫层，重新校正刀片角度。
五、总结（核心结论）
SC‑16清扫器发挥佳性能的4个条件：安装位置靠近滚筒切点、主轴平行对中、刀片垂直皮带、轻压力贴合。合理安装既能清除皮带回程物料，减少托辊滚筒沾料引起皮带跑偏，降低设备故障；如果安装调节不当，合金清扫器反而会变成皮带大隐患。
