一、产品定义
H型一级刮板清扫器又称头部一级清扫器、H型头道清扫器，是皮带输送系统多级清洁方案中的*道核心清扫设备，因刮板截面呈“H”型受力结构得名，统一安装在输送机头部卸料滚筒位置，负责刮除皮带工作面大面积粘附矿料、粉尘、湿泥，承担75%以上残料清理工作，常搭配P型二道清扫器、电动滚刷清扫器配套使用。

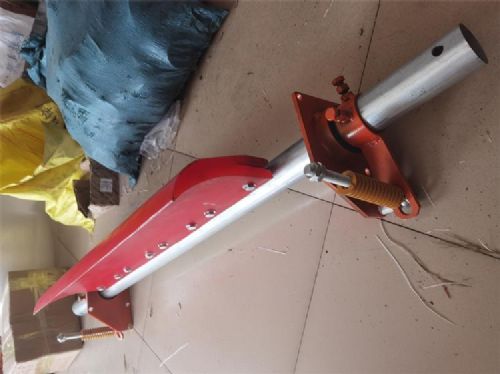

二、整机结构组成
H型分段刮板（核心清扫件）
主流分为高分子聚氨酯刮板、碳化钨合金刮板两种；采用模块化分段拼接设计，单块磨损可单独更换，无需整体拆卸。H型截面分散压力，避免局部受力过大划伤皮带。
重型伸缩主梁
加厚碳钢喷涂防腐涂层，适配500–2000mm全规格输送带，长度可现场伸缩调节，适配不同机架宽度 。
弹簧自动张紧缓冲机构
两侧独立压缩弹簧组件，具备自动补偿功能：刮板磨损后自动跟进贴合皮带；遇到皮带接头、大块硬物可弹性退让，防止卡滞、撕裂输送带。
固定安装支架
分体式夹持底座，螺栓直接固定输送机机头两侧机架，安装无需切割改造机身，拆装便捷。
缓冲橡胶基座
刮板与主梁之间加装减震橡胶，缓冲皮带运行冲击，降低设备震动噪音。
三、工作原理
设备固定于头部滚筒中心线下方15°切点位置，刮板刃口贴合皮带外表面。皮带运行时，H型刮板直面物料运行方向，依靠恒定弹簧压力刮除皮带表面结块、粘黏物料，刮落物料直接落入机头落料斗，不会掉落至回程皮带；弹簧持续补偿磨损间隙，长期保持稳定清扫压力，杜绝残料回程洒落、粘黏滚筒托辊。
四、核心产品优势
1. H型结构力学优势
对比传统直板清扫器，H型截面受力均匀，刮板不易翘边、变形，压力均匀分散，清扫无死角，大幅延长刮板与皮带使用寿命。
2. 两种刮板材质适配全工况
聚氨酯款（通用首选）：高耐磨、低摩擦、不伤皮带，阻燃抗静电，耐酸碱潮湿，适配电厂、粮食、水泥、铅锌冶炼等普通粘性物料工况，性价比高。
碳化钨合金款（重载工矿）：硬度高、耐磨周期长，适配煤矿、砂石、重矿高磨损、大块粘料输送场景，大运量生产线专用。
3. 自动张紧免频繁调试
弹簧恒压补偿，刮板损耗过程中持续贴合皮带，日常无需人工反复调节压力，减少运维工作量；缓冲退让设计完美适配带扣、花纹输送带。
4. 运维成本更低
分段模块化刮板，哪块磨损更换哪块，无需整根更换；整机无易损传动件，24小时连续运行故障率低。
5. 改善全线设备运行
一级清扫清除绝大部分残料，减轻二道清扫器负荷，杜绝回程皮带粘料跑偏、滚筒包胶磨损、现场扬尘、原料浪费等问题，降低停机检修频次。
五、标准安装规范
安装位置：头部卸料滚筒下方，皮带与滚筒相切15°夹角处，保证刮下物料直接进入落料仓。
水平校准：主梁与输送带宽度中心线完全垂直，无倾斜偏移。
压力调节：弹簧预紧至刮板轻贴皮带即可，严禁过度压紧，加速刮板与皮带磨损。
间距要求：刮板距离滚筒表面预留5–10mm间隙，避免摩擦滚筒包胶。
配套方案：单H型适合干燥轻质粉尘；潮湿、高粘物料建议H型一级+P型二级清ㄗ楹稀�
六、适用行业场景
矿山洗煤、砂石骨料厂：清理煤泥、矿石结块；
火力发电厂输煤系统：去除煤粉粘料，减少厂区扬尘；
冶金、铅锌冶炼企业：清理金属矿粉、潮湿冶炼残渣；
水泥、建材生产线：清除黏土、水泥灰等强粘性物料；
港口、粮食输送：谷物、沙土清扫，避免物料混杂损耗。
七、日常维护要点
每班巡检弹簧有无失效、刮板是否缺失、开裂；
每周清理刮板缝隙缠绕布条、杂物，防止清扫失效；
聚氨酯刮板磨损1/2、合金刮板刃口磨平后及时更换分段模块；
雨季潮湿工况定期紧固支架螺栓，防止机架锈蚀松动；
长期停机松开弹簧张紧，避免刮板长期受压变形。
八、总结
H型一级刮板清扫器作为皮带机头部*道清扫设备，H型分段刮板搭配自动弹簧张紧机构，聚氨酯/合金两种刀头可选，自动补偿磨损间隙，柔性贴合不伤输送带。高效清除皮带表面大块粘料、矿泥粉尘，适配矿山、电厂、冶金、水泥全行业输送机，模块化设计更换耗材简单，稳定降低物料回流、皮带跑偏、设备磨损故障，保障输送系统连续高效生产。
