机器特点 | Machine Features：
1.高精度伺服控制系统：采用工控级电脑控制平台，配套进口伺服电机与减速机，确保运行*、精准、稳定。
2.六轴联动结构设计：送线轴、绕线轴、排线轴及手臂成型轴独立控制、协同配合，实现多工序复合成型。
3.多种绕线模式与线圈形状：支持正/反绕、密绕、变距绕、单层/多层等工艺；适配方形、圆形、梯形、跑道形、三角形等复杂线圈结构。
4.快速换型与*调试：更换模具即可适配不同规格线材，支持参数保存与快速调用，换型便捷、调试时间短。
5.工控操作界面，数值编程灵活：采用工业控制界面，支持数值参数输入与图形路径模拟，操作简便、上手快速。

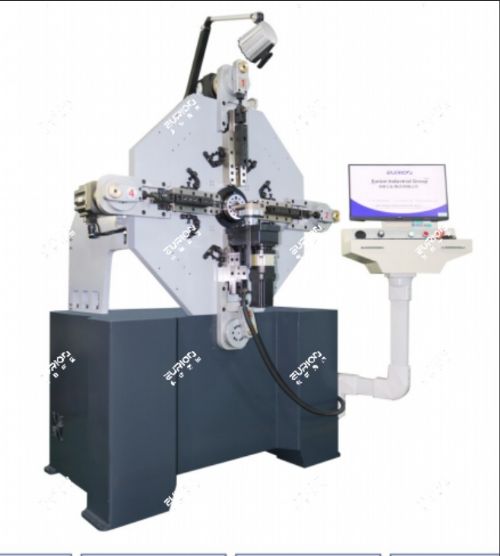

机器型号：
型号 EC-680
机器加工能力 厚Thickness : 1.0mm ≤ T ≤ 6.0mm
宽Width :  5.0mm ≤ W ≤ 20.0mm
截面积S=W*T≤ 80mm2
绕线方向 顺时针和逆时针
Right and Left Winding
线圈高度 ≤200mm
手臂轴行程 ≤90mm
送线电机功率 5.5kw
绕线电机功率 1.0kw
手臂电机功率 1.8KWX4
机器尺寸(长x宽x高) 1700X1250X1900(mm3)
机器重量 1400KG





应用领域：
新能源汽车驱动电机——用于轴向磁通电机、轮毂电机、机器人关节电机等扁线定子绕组的精密绕制 ；

车载电源系统——OBC（车载充电器）、DC-DC转换器的扁平线圈绕制

变压器与电感器——高频变压器、电抗器、电力变压器、电焊机变压器的扁铜线线圈绕制；

光伏与储能逆变器——光伏逆变器、储能电感的扁平线圈生产；

工业电机与伺服系统——工业伺服电机、电动工具电机的线圈绕制；

航空航天电磁元件——对线圈形状复杂度和绕线精度要求较高的精密电磁元件；
