广东永联智能装备有限公司

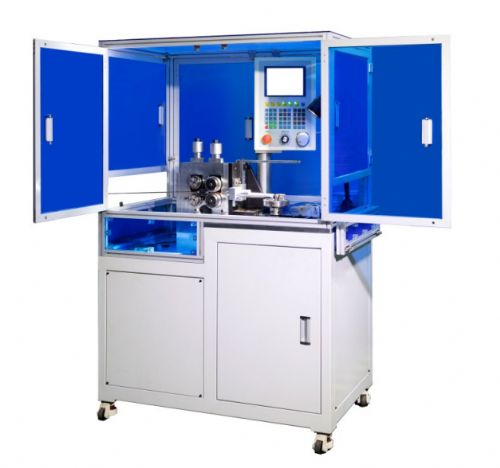

永联EC-205F+高精度伺服控制扁线绕线机
双层线圈绕线 逆变器线圈绕组
机器特点 / Machine Features：
 1.高精度伺服控制系统 ：采用工控级电脑控制平台，配套进口伺服电机与减速机，确保运行*、精准、稳定。
2. 二轴结构设计 ：送线轴、绕线轴独立控制、协同配合，实现多工序复合成型。
3. 多种绕线模式与线圈形状：支持正/反绕、密绕、变距绕、单层/多层等工艺；适配方形、圆形、梯形、跑道形、三角形等复杂线圈结构。
4. 快速换型与*调试 ：更换模具即可适配不同规格线材，支持参数保存与快速调用，换型便捷、调试时间短。
机器规格：
型号
Model EC-205F
机器加工能力
Processing Capacity 厚Thickness : 0.2mm ≤ T ≤ 1.0mm
宽Width : 2.0mm ≤ W ≤ 5.0mm
截面积S=W*T≤ 5mm2
绕线方向
Winding direction 顺时针和逆时针
Right and Left Winding
大线圈高度
Max. Coil Height ≤50mm
送线电机功率
Wire Feeding Motor Power 1.0KW
绕线电机功率
Winding Motor Power 0.4KW
翻线电机功率
Wire flipping Motor Power /
机器尺寸(长x宽x高)
Dimension (L*W*H) 700X600X1500 (MM3)
机器重量
Weight 350kg
应用领域
EC-205F扁平线线圈绕线机凭借其高精度伺服控制、二轴协同设计和广泛的绕线模式，可满足多行业精密线圈绕制需求。主要应用于以下领域：
一、汽车电子行业
适用于汽车启动马达线圈、电磁阀线圈、传感器线圈、车用继电器线圈等精密扁平线绕制。设备支持方形、圆形、梯形等复杂线圈结构，满足汽车电子对高可靠性、高一致性的严苛要求。
二、新能源与储能领域
广泛应用于新能源汽车充电桩线圈、电池管理系统（BMS）变压器线圈、太阳能逆变器电感线圈等新能源设备的绕组制造。高精度伺服控制确保线圈参数一致性，保障能源转换效率。
三、家用电器与消费电子
适用于家电变压器线圈、滤波器线圈、电磁炉线圈、扬声器音圈等消费电子产品的批量生产。快速换型功能可灵活应对多品种、小批量的生产需求，提高产线效率。
四、工业控制与自动化设备
广泛应用于工业电源变压器线圈、电抗器线圈、接触器线圈、电磁铁线圈等工业控制元件的制造。设备运行稳定，可长时间连续作业，满足工业级产品对绕线精度的严格要求。
​
五、通讯与网络设备
适用于网络变压器线圈、POE变压器线圈、高频变压器线圈等通讯领域精密线圈的绕制。支持密绕、多层绕等工艺，保障高频信号的传输性能。
