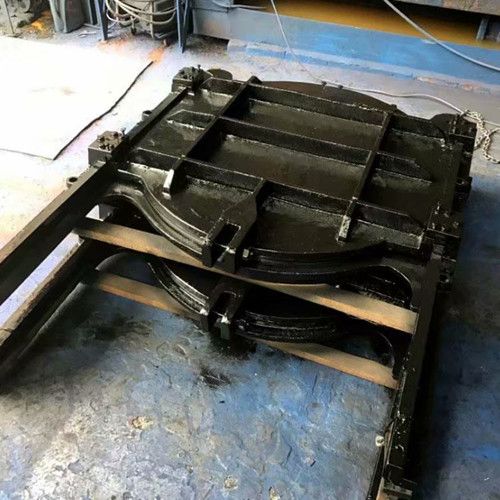

产品名称：铸铁镶铜圆闸门
产品型号：ZMQY
产品规格：DN200-DN3000
公称压力：0.1Mpa
适用温度：≤100℃
适用介质：污水、海水、清水
铸铁镶铜圆闸门又名铸铁镶铜闸门，是给排水及污水处理的理想设备，以下为你详细介绍：
铸铁镶铜圆闸门广泛用于城市给水排水、冶金、石油、化工、灌溉，电力、纺织等行业水处理构筑物上，以实现流量和液面水位的控制是给排水和污水处理的重要设备。主要安装于管道口和交汇窟井，沉沙池、沉淀池、引水渠、泵站进水口等处。
产品结构：
主要由闸座、闸板、镶铜密封件、调节楔块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便，其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动
生产标准：部分产品符合建设部CJ/T300-1992标准和美国AWWA标准。
主要特点：
工作模式：与启闭机配套使用，启闭机由人力、电机或气动、液压机构带动传动装置运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，实现开启或关闭闸门，达到截水、关水或调节水位的目的。
密封性能：通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，密封性好。
结构材质：由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成。其中门框和闸板均由灰口铸铁或球墨铸铁制成，导轨左右对称布置，整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
安装维护：采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
结构组成：
基本部件：主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。
闸框：闸框是闸板的支承构件和运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中。为节约材料及减轻自重，断面制成格构式，由上横梁、下横梁、左直梁、右直梁组成。
闸板：是用来封闭和开启孔口的活动挡水构件，板面四周设铸铁边框梁，为提高强度，板面制成拱形，拱的圆心角按60度设计。为便于制造、运输和安装，闸板可制成上下几部分，现场用螺栓连接组装成整体，连接处设置法兰、筋板提高刚度1。
外观形式分类及适用场景：
平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的情况。
下开式：适用于上开时无空间的，只适用于单向闸门安装。
自撑式：适用于渠道安装，上部无法设置启闭机平台的情况。
