有起阀门（江苏）有限公司电动三片式球阀技术参数及应用范围详解

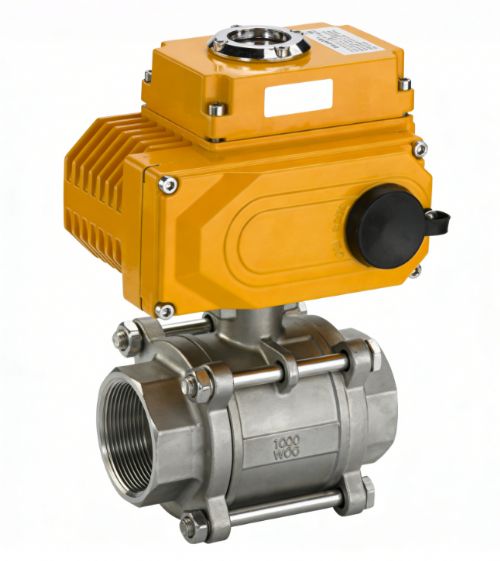

有起阀门电动三片式球阀是工业管道系统中兼具便捷检修与**控制功能的核心电动阀门设备，核心优势在于采用三片式可拆分结构，阀体由左阀体、右阀体、中间阀腔三部分组成，通过螺栓紧固连接，可快速拆分检修球体、阀座等核心部件，*拆卸整个管道，大幅降低维护成本与停机时间。该产品融合电动执行器的自动化控制特性与法兰连接的通用性，密封可靠、通断迅速，无介质滞留，严格遵循GB/T 12237-2017、GB/T 13927-2008等*及行业标准设计制造，可根据介质特性、工况参数、检修需求定制化选型，广泛适配化工、市政、医药、食品、石油等多行业，尤其适用于需要频繁检修、洁净输送、空间受限的流体控制场景，是兼顾实用性与便捷性的优选流体控制装备。
一、核心技术参数
（一）公称尺寸与连接方式（核心突出三片式拆装优势）
电动三片式球阀的尺寸与连接设计，核心围绕“可拆分检修、法兰通用、适配多场景”，兼顾常规与定制规格，确保在实现便捷拆装的同时，与现场管道无缝对接，适配不同流量与安装需求：
1. 公称通径：常规圆形通径DN15-DN200，核心覆盖中小型管道尺寸（DN25-DN150为常用规格），适配大多数工业与市政流体控制场景；大口径定制款可延伸至DN200-DN300，特殊通径可按需加工，适配非标准管道；通径设计与球体尺寸**匹配，确保介质通断顺畅，无明显阻力损耗，同时预留充足检修空间，便于拆分后清理与更换部件。
2. 连接方式：全系主流采用法兰连接，适配国标GB/T9124.1-2019、美标ANSI、德标DIN等主流管道法兰标准，密封面可选平面（FF）、突面（RF）、凹凸面（MFM），适配不同密封需求；法兰公称压力与阀门公称压力同步匹配，确保连接强度与密封可靠性，安装时直接与管道法兰对接紧固，拆分检修时仅需拆卸阀体连接螺栓，*拆卸管道法兰，大幅提升检修效率；小型规格（DN15-DN50）可定制螺纹连接，兼顾拆装便捷性与小型设备管路适配性。
3. 三片式结构细节：阀体采用三部分拆分设计，左、右阀体与中间阀腔通过高强度螺栓紧固，拆分后可直接取出球体、阀座、阀杆等核心部件，*整体拆卸阀门与管道，检修便捷；阀体密封采用嵌入式密封结构，拆分后密封件不易损坏，重新装配后密封性能稳定，避*修后出现介质泄漏；中间阀腔预留检修窗口，便于日常检查阀内部件磨损、结垢情况，*完全拆分即可完成基础巡检。
4. 安装角度：支持水平安装、垂直安装，可根据现场空间布局、介质输送方向灵活调整；垂直安装时建议阀杆朝上，避免介质长期沉积在阀腔底部，减少部件磨损与卡堵风险，同时便于拆分检修；安装时需确保阀体与管道同轴，避免受力不均导致的阀体变形，影响拆分与密封性能。
（二）公称压力与适用温度
结合三片式拆分结构的特性与流体控制工况需求，参数设计聚焦中低压至高压、常温至高温场景，确保在不同压力、温度工况下，既能实现**通断控制，又能保障三片式连接的密封性与结构稳定性，杜绝*温*压导致的阀体变形、泄漏：
1. 公称压力：常规PN1.6MPa、PN2.5MPa、PN4.0MPa、PN6.3MPa、PN10MPa、PN16MPa，核心适配中低压流体控制场景（化工、市政、食品常用PN1.6-PN6.3MPa）；高压定制款可延伸至PN25MPa-PN40MPa，采用加厚阀体与高强度连接螺栓，确保高压工况下三片式连接牢固，无泄漏、无变形，适配高压介质控制场景（如高压蒸汽、高压化工介质）；连接螺栓选用高强度合金材质，与公称压力同步匹配，防止长期运行中螺栓松动导致的阀体拆分或泄漏。
2. 适用温度：常规型-20℃~180℃，适配大多数常温流体场景（自来水、普通化工溶剂、食品级介质、润滑油）；中温型180℃~350℃，采用耐高温材质与密封结构，适配高温蒸汽、高温热风等中高温介质控制（如热电厂蒸汽通断）；高温定制款350℃~450℃，选用耐热钢材质与金属硬密封，适配冶金高温烟气、高温油等*中高温场景；低温定制款-40℃~-20℃，适配低温流体控制，避免低温导致密封件老化、阀体开裂；所有温度等级均经过严格的高温老化、低温耐寒测试，确保长期使用中密封性能与结构稳定性，同时保障三片式拆分装配后的可靠性。
（三）阀体与核心部件材质（聚焦三片式+耐用性+密封可靠）
材质选型核心围绕“三片式连接强度、拆装便捷性、密封可靠、适配介质特性”，在保障阀体结构强度的同时，兼顾拆分检修的便捷性，避免因材质选型不当导致的卡堵、泄漏、腐蚀或检修不便等问题，根据介质腐蚀性、颗粒含量、温度等参数差异化设计
