有起阀门（江苏）有限公司电动对夹式硬密封蝶阀技术参数与应用范围全解

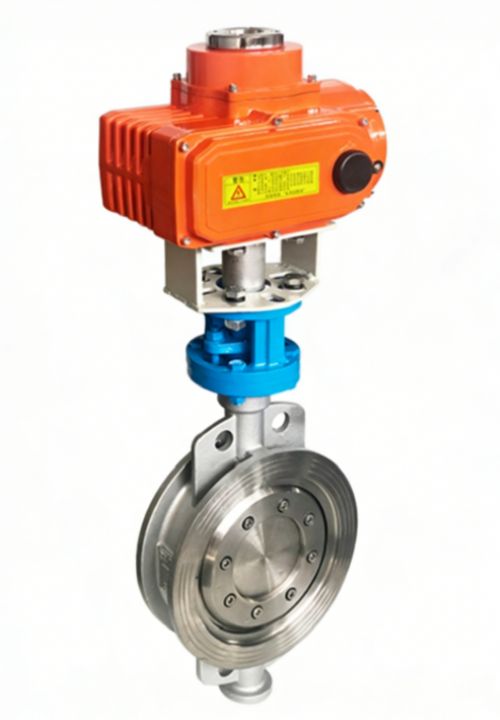

有起阀门电动对夹式硬密封蝶阀是以角行程电动执行器为驱动、采用三偏心金属硬密封结构、对夹式连接的高性能蝶阀，突破了软密封蝶阀在高温、高压、耐磨工况下的密封失效、寿命短等局限，实现严苛工况下的双向可靠密封与自动化控制，是石油、化工、电力、冶金、供热等领域流体输送系统的核心控制设备。
一、产品结构与核心优势
本品采用三偏心蝶板+金属密封副结构，阀板启闭时与阀座无摩擦接触，大幅降低密封面磨损；对夹式连接让阀体结构更紧凑、重量轻、安装空间占用小，适配各类管道紧凑布局场景。
核心优势：
金属硬密封副耐温、耐压、耐磨，适配-40℃~600℃*宽温域，解决软密封高温老化、高压变形问题；
三偏心结构实现零摩擦启闭，密封面寿命较普通蝶阀提升3~5倍，双向密封等级达ANSIB16.104VI级；
对夹式安装便捷，*大量法兰紧固件，适配大口径、大流量管道快速装配；
电动执行器支持开关、调节、防爆、智能控制，可接入DCS/PLC系统实现远程联控；
可适配含少量固体颗粒的介质工况，密封性能不受轻微杂质影响，通用性强。
二、核心技术参数
（一）基础规格参数
参数类别技术指标
产品型号D973H（碳钢硬密封）、D973Y（堆焊硬质合金）、D973W（不锈钢硬密封）
公称通径DN50mm、65mm、80mm、100mm、125mm、150mm、200mm、250mm、300mm、350mm、400mm、450mm、500mm、600mm、800mm、1000mm、1200mm
公称压力PNPN10、PN16、PN25、PN40；美标Class150、Class300
连接方式对夹式
连接标准GB/T9119、**/T89.1、ANSIB16.5、DIN2501
试验标准GB/T13927（压力试验）、GB/T12238（蝶阀通用技术）
（二）性能与材质参数
密封性能：双向金属硬密封，泄漏等级VI级（零泄漏），支持双向压工况使用
适用温度：
碳钢+硬质合金：-20℃~450℃
不锈钢密封：-40℃~550℃
铬钼钢+堆焊硬质合金：-20℃~600℃
主体材质选型：
阀体：灰铸铁HT200、球墨铸铁QT450、铸钢WCB、不锈钢304/316L、铬钼钢WC6/WC9
阀板：2Cr13、304、316L、堆焊司太立硬质合金
密封副：硬质合金、不锈钢、铬钼钢、蒙乃尔合金
阀杆：2Cr13、304、316L、氮化处理不锈钢
电动执行器参数：
驱动形式：角行程电动执行器
电源规格：AC220V、AC380V、DC24V
控制模式：开关型、调节型（4-20mA模拟量）、防爆型（ExdIIBT4/CT4）
防护等级：IP65（常规）、IP67（户外/潮湿）
附加功能：带手动应急装置、电位计反馈、现场总线通讯
（三）安装与使用参数
安装方向：任意角度安装，优先推荐阀杆水平安装
介质流向：双向流通，无流向限制
启闭时间：5s~60s（可定制快开/慢关型）
适用压差：适配高压差工况，高支持PN40级压差密封
三、适用介质范围
金属硬密封的耐温、耐磨、耐腐蚀特性，适配软密封蝶阀无法满足的严苛介质，主要包括：
高温介质：高温蒸汽、导热油、高温热水、过热蒸汽
油品介质：原油、柴油、润滑油、重油等石油制品
工艺介质：高温烟气、压缩空气、惰性气体、高压水
复杂介质：含少量固体颗粒的浆液、弱腐蚀性化工介质、冶金粉尘烟气
禁忌工况：不建议用于强氧化性浓酸、高浓度硬质颗粒浆体（需定制特种耐磨涂层）
四、细分行业应用范围
1.电力行业
应用场景：火电厂锅炉主蒸汽管道、导热油输送、汽轮机循环水、化学水处理高压水系统、脱硫脱硝烟气管道
工况适配：高温高压、蒸汽冲刷、烟气含尘，硬密封结构耐冲刷、不变形，保障机组稳定运行
2.
