有起阀门（江苏）有限公司电动软密封蝶阀技术参数与应用工况全解

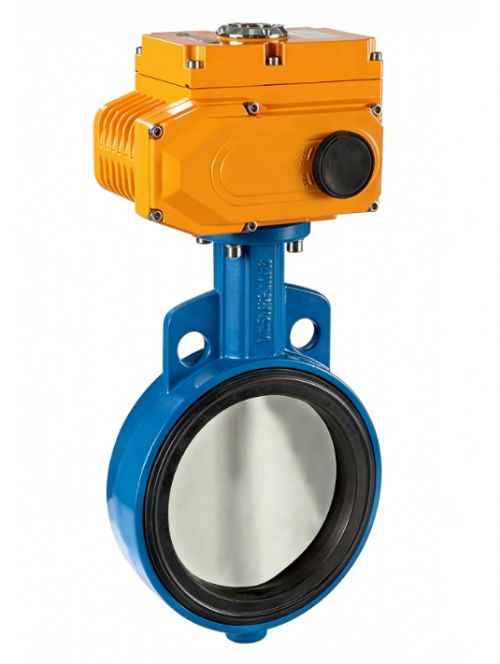

有起阀门电动软密封蝶阀是工业管道自动化控制中应用广泛的低压调节与切断类阀门，以电动执行器为驱动单元，搭配软密封阀座结构，实现管道介质的**通断、流量调节，兼具密封性能优、启闭扭矩小、能耗低、适配自动化控制系统等核心优势，广泛覆盖市政、化工、水务、暖通、消防等多领域低压工况，是现代流体输送自动化的核心配套设备。
一、产品结构与核心优势
电动软密封蝶阀采用中线式/双偏心式碟板结构，主要由阀体、阀板、软密封阀座、阀杆及电动执行器五大核心部件组成，区别于硬密封蝶阀，其密封副采用弹性非金属材料，实现双向零泄漏密封，适配对密封要求严苛的洁净介质、弱腐蚀性介质工况。
核心产品优势：
软密封阀座弹性补偿能力强，密封等级可达VI级，无内漏、外漏隐患；
阀板与阀座摩擦阻力小，电动执行器驱动扭矩低，启闭动作灵敏、能耗低；
结构紧凑、体积小、重量轻，安装空间占用少，适配对安装尺寸受限的管道场景；
电动执行器支持开关量、模拟量控制，可接入DCS、PLC等自动化系统，实现远程控制、定时启停、比例调节；
可配置手动操作机构，断电或故障状态下可手动应急操作，保障管道系统安全。
二、核心技术参数
（一）基础规格参数
参数类别技术指标
产品型号D971X（对夹式）、D941X（法兰式）
公称通径DN50mm、65mm、80mm、100mm、125mm、150mm、200mm、250mm、300mm、350mm、400mm、450mm、500mm、600mm、800mm、1000mm、1200mm（可定制大口径）
公称压力PNPN6、PN10、PN16（常规低压，特殊可定制PN25）
法兰标准GB/T9113、**/T79、ANSIB16.5、DIN等
试验标准GB/T13927（工业阀门压力试验）、GB/T12238（蝶阀通用技术条件）
（二）性能与材质参数
密封性能：软密封双向密封，泄漏等级符合ANSIB16.104VI级（零泄漏）；
适用温度：
丁腈橡胶（NBR）密封：-20℃~+80℃
乙丙橡胶（EPDM）密封：-30℃~+120℃
聚四氟乙烯（PTFE）密封：-40℃~+180℃
氟橡胶（FKM）密封：-20℃~+200℃
阀体材质：球墨铸铁QT450-10、灰铸铁HT200、不锈钢304/316L、铸钢WCB；
阀板材质：球墨铸铁包胶、不锈钢304/316L、铸钢；
阀杆材质：2Cr13、304不锈钢、316L不锈钢；
电动执行器参数：
驱动方式：多回转/角行程电动执行器
电源规格：AC220V、AC380V、DC24V
控制方式：开关型、调节型（4-20mA信号）、防爆型（ExdIIBT4/CT4）
防护等级：IP65、IP67（户外/潮湿工况专用）
动作时间：5s~30s（可定制快开/慢关型）
（三）连接与安装参数
连接方式：对夹式、法兰式、凸耳式；
安装方式：水平、垂直、立式任意安装，优先推荐阀杆水平安装，减少介质沉积卡阻；
流向：双向流通，无介质流向限制。
三、适用介质范围
适配无固体颗粒、低粘度、洁净型流体介质，具体包括：
水介质：自来水、生活污水、工业循环水、冷却水、消防水；
气体介质：空气、压缩空气、惰性气体；
弱腐蚀性介质：弱酸、弱碱、盐溶液（需匹配对应密封材质）；
其他介质：油品（轻油、润滑油）、市政污泥水（低含固量）。
禁忌工况：严禁用于含硬质颗粒、高磨损性介质（如矿浆、粉尘）、高温高压蒸汽、强氧化性强酸强碱介质，此类工况需选用硬密封蝶阀或专用特种阀门。
