可测量几何、点、线、圆（大、小和平均）、弧、样条曲线、椭圆、矩形、四边形、槽、R角、环、间距、距离、点等等。构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。影像测量工具：绘图点、近边缘点、聚焦点、圆形框取点、佳边缘点、近点、整体提取、多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、大闭合轮廓线、近闭合轮廓线。形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。坐标系：夹具定位坐标系、点线、两点X、两点Y、三点、两线、图像配准坐标系；平移、旋转、手工调整坐标系。
仪器特点
移动桥式结构，大行程全自动测量，叁轴CNC控制。
精密花岗岩机台，精度高、稳定性好。
全鼠标、手柄式的自动化控制，简单易用。
LAMOTION闭合式光栅尺，精度高、稳定性好。
可变倍光学镜头，可实现变倍测量。
可程控5环8区环形表面光源，LED轮廓光源。
自动对焦测高，可加装接触式测头。
version智能测控全自动影像测量软件。
提供多种规格标准配置，并可根据要求进行个性化定制。

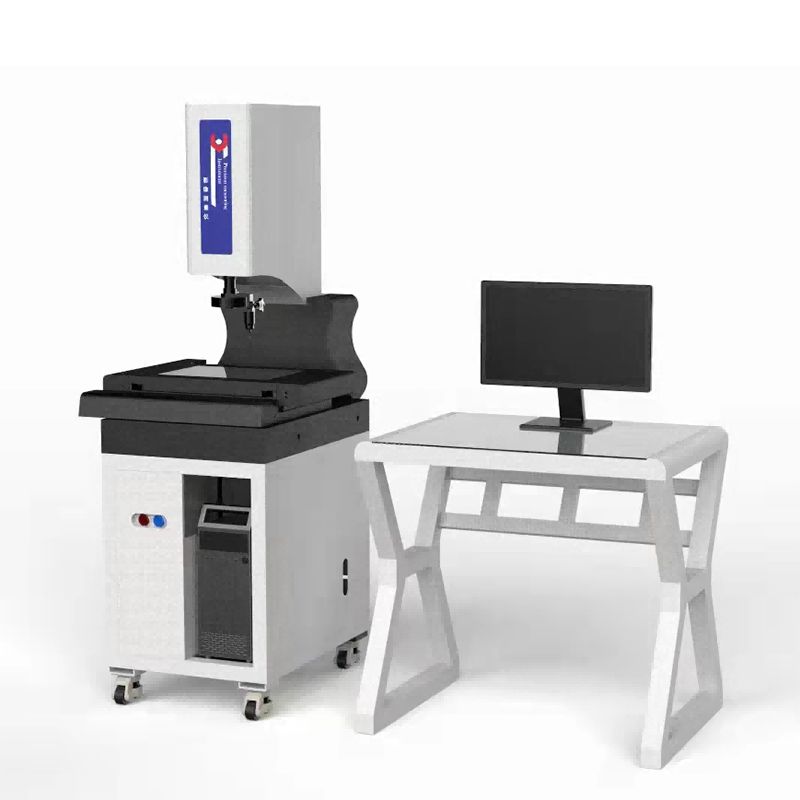

自动影像测量仪
型号

行程（mm）

外部尺寸（mm）
重量（kg）

承重（kg）
CNC3020 300×200×200 660×560×960 320 25
精度解析度 1µm
测量精度
XY轴*
（3+L/200）µm
*L表示测量长度，以毫米为单位
*L,themeasuredlengthinmm.
**Z轴的机械精度，聚焦的精度与工件表面有很大关系
速度
XY轴 Z轴
380mm/s 100mm/s
工作环境
温度：20℃±2℃
温度变化：<2℃/hr
湿度：30～80%
振动：＜0.002g，＜15Hz
电源：200~240Vac，50/60Hz，单相：700W
